当摩尔定律贴近物理极限，晶体管尺寸的微缩不再是芯片性能提高的唯沿门路，先进封装本事正从产业链的“副角”一跃成为决定AI算力上限的“主角”。罢休AI硬件供应的不唯一芯片产能，更有CoWoS产能。据Yole Group数据，2025年众人先进封装阛阓畛域约531亿好意思元，预测到2030年有望达794亿好意思元，年复合增长率约8.4%。

如今，众人半导体产业迎来了一场前所未有的先进封装大战：产能扩张速率创历史新高，本事阶梯竞争尖锐化，上游材料供应陆续弥留，下贱AI与汽车电子需求呈指数级增长。这场干戈不仅关乎芯片厂商的阛阓份额，更成为大国科技竞争的新焦点。

01

众人扩产竞赛：产能成为最稀缺的计策资源

如今，制约顶级AI芯片量产的中枢瓶颈照旧不再是先进制程的晶圆制造才调，而是先进封装门径的产能与本事供给。众人头部厂商纷繁砸下重金，掀翻了一场扩产怒潮。

台积电行为众人先进封装领域的全都霸主，其CoWoS产能占据众人85%以上的阛阓份额，且仍在曩昔所未有的速率扩产。公司筹画布局7座先进封装工场，全面部署CoWoS、WMCM及SoIC三大中枢封装本事。由于高性能筹画（HPC）领域的AI芯片需求远超其他细分阛阓，台积电的大部分封装产能将优先就业于AI算力基础顺次竖立。把柄产能筹画，到2027年，台积电先进封装年产能将从面前的130万片晶圆提高至200万片，增幅约53.85%。为快速填补阛阓缺口，台积电弃取“新建+改良”双轨策略：一方面加快竖立全新封装顺次，另一方面将部分老旧8英寸晶圆厂改良为先进封装产线。比较新建工场，改良现存厂房可大幅裁汰开垦调试周期。同期，台积电正积极鼓励好意思国亚利桑那州的先进封装布局，两座封装工场筹画于2030年插足量产，届时将填补好意思邦原土芯片制造在封装门径的空缺。

当日蟾光布告其LEAP（先进封装及测试）业务营收从2025年的16亿好意思元翻倍至2026年的32亿好意思元时，阛阓意志到，OSAT（委外封测代工）已成为先进封装产能扩张的“第二波动能”。行为台积电CoWoS产能外溢的主要邻接方，日蟾光的先进封测订单已处于爆满景象。公司斥资新台币178亿元（约合东说念主民币38.3亿元）营建楠梓科技第三园区，这是其近五年在中国台湾地区的最大手笔投资。该园区将竖立智能运筹中心与先进制程测试大楼两栋建筑，地上8层、地下1层，预测2026年动工、2028年第二季完工。此外，日蟾光还筹画在中国台湾省高雄仁武基地插足逾新台币1083亿元，一期工程预测2027年4月投运，二期工程将于同庚10月跟进。最近，日蟾光投控代子公司日蟾光半导体公告称，经两边议价，以总价新台币148.5亿元（未税，约合东说念主民币32亿元），向面板大厂群创光电取得位于台南市新市区新科段的南科Fab 5厂房及接洽附属顺次，以快速补王人先进封装产能缺口。

英特尔位于马来西亚的先进封装基地及封装测试产线将于2026年下半年认真投产。2025年底，英特尔马来西亚“塘鹅筹画”先进封装基地已进入竖立终局阶段，举座完工率达99%，英特尔还追加2亿好意思元投资用于基地最终落成。该基地将邻接芯片晶圆分选、预处理等工序，同期扶持EMIB和Foveros两种先进封装工艺，可更快反馈客户的产能与本事需求。与此同期，英特尔正纠合长久配合的封测代工场安靠科技，HJC黄金城官方首页入口陆续扩大EMIB本事产能，该本事已在安靠科技韩国松岛K5工场落地。

半导体OSAT领军企业安靠（Amkor）布告，筹画将2026苍老本支拨预算提高至25亿-30亿好意思元，优先扩大韩国和中国台湾地区的先进封装产能。为得志客户对好意思邦原土制造及供应链多元化的需求，安靠正借助《芯片与科学法案》补贴及客户资金，将老本支拨推至历史新高。其中，约65%-70%的投资将用于众人分娩顺次竖立，包括预测2027年中期齐备的亚利桑那州新工场一期工程，以及越南、韩国和中国台湾地区的分娩线扩建；剩余30%-35%将用于购置先进的2.5D和HDFO封装及测试开垦，接洽投资额预测同比增长40%。

三星电子筹画在越南北部新建一座总投资额40亿好意思元的芯片封装工场，进一步强化其在越南的计策布局，技俩将分阶段鼓励，首期投资20亿好意思元。韩国存储巨头SK海力士则布告，将在韩国忠清北说念清州投资约19万亿韩元（约合东说念主民币900亿元）竖立新的芯片封装工场，要点就业AI接洽存储居品。新工场将成为清州园区的伏击构成部分，主要承担HBM偏激他AI存储居品的先进封装任务。技俩建成后，SK海力士将形成利川、清州、好意思国西拉法叶三大先进封装基地，进一步强化从晶圆制造到封装测试的垂直整合才调。

中邦原土企业：加快追逐高端封装赛说念

国内封测龙头企业也正抢合手行业机遇，加快向高端先进封装领域冲破。

2026 年 1 月，通富微电发布定增公告，拟召募资金投向存储芯片、汽车等新兴应用、晶圆级、高性能筹画及通讯四大封测领域，同期安排 12.3 亿元用于补充流动资金及偿还银行贷款。具体来看，公司筹画插足 8.88 亿元提高存储芯片封测产能，其中拟使用召募资金 8 亿元；插足 11.00 亿元布局汽车等新兴应用领域封测产能，拟使用募资 10.55 亿元，买球平台技俩竖立期 3 年，建成后将新增接洽产能 5.04 亿块；插足 7.43 亿元竖立晶圆级封测产能提高技俩，将新增晶圆级封测产能 31.20 万片，同期提高厂区高可靠性车载品封测产能 15.73 亿块；插足 7.24 亿元竖立高性能筹画及通讯领域封测产能提高技俩，建成后年新增接洽封测产能 4.80 亿块。

盛合晶微已完成科创板过会，募资总数高达50.28亿元，创本年以来A股新股募资之最。募资中48亿元将用来扩产2.5D/3D封装产能，资金投向三维多芯片集成封装技俩（40亿元）和超高密度互联三维多芯片集成封装技俩（8亿元）。

中芯海外近期全资竖立上海芯三维半导体有限公司，注册老本达4.32亿好意思元，认真发力先进封装领域。此前，中芯海外曾与封测龙头长电科技合股成立中芯长电（盛合晶微前身），后续退出接洽股份，专注于前段晶圆代工业务。跟着产业趋势变化，中芯海外于本年1月底纠合高下贱企业开展产业链协同配合，在上海成立先进封装计划院。此番布局将补王人中芯海外皮后段封装门径的短板，达成从制造到封装的垂直整合，进一步提高居品附加值与客户黏性。

02

本事阶梯之争：从2.5D到3D，谁将主导异日？

产能武备竞赛的背后，是更为尖锐化的本事阶梯博弈。2025-2026年，先进封装产业正加快从2.5D向3D演进，羼杂键合、玻璃中介层、面板级封装等前沿本事，成为各大厂商争夺的焦点。

CoWoS：面前的全都主流

面前AI芯片领域已形成HBM+CoWoS的本事绑定相关。英伟达H100/H200/GB200、AMD MI300系列、博通AI ASIC等主流居品均采取台积电CoWoS封装。英伟达已预订台积电2026年80-85万片晶圆产能，占据超50%份额。

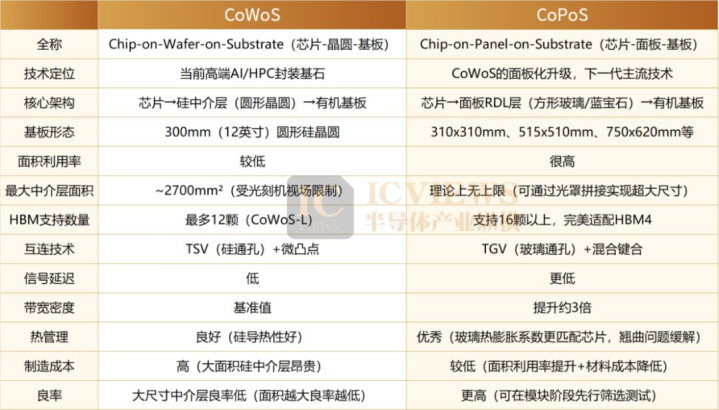

本事演进上，CoWoS正向CoPoS升级。CoPoS（Chip-on-Panel-on-Substrate）是台积电（TSMC）推出的新一代先进封装本事，被定位为CoWoS的继任者。该本事的中枢是“化圆为方”，采取玻璃或蓝相持方形载具行为中介层，以矩形面板基板（如310x310mm、750x620mm）替代传统的圆形硅中介层，旨在提高封装面积诓骗率、分娩机动性与可扩展性，并约束成本。台积电CoPoS（基于基板的面板级芯片封装）中试分娩线已于2月脱手开垦委派，整条产线预测6月全面建成。量产预测于2028年底至2029年上半年达成，量产据点包括嘉义AP7厂与好意思国亚利桑那州厂，英伟达（NVIDIA）预测将成为首发客户。

羼杂键合：3D封装的终极本事

若是说CoWoS是2.5D期间的王者，那么羼杂键合（Hybrid Bonding）则被视为3D封装的终极本事。它能将芯片间的互连间距减弱到微米级以至亚微米级，达成铜对铜的径直原子级贴合，从而大幅提高贯串密度和带宽，约束功耗。

在HBM高带宽内存领域，羼杂键合已从“本事选项”变为“生计必需”。三星、好意思光、SK海力士三大存储巨头明确布告：HBM5 20Hi（20层堆叠），必须采取羼杂键合本事。东兴证券指出，羼杂键合本事正从先进选项滚动为AI期间的中枢基础顺次。在存储领域，HBM5为达成20hi超高堆叠采取此项“无凸块”本事以冲破物理极限。行业已进入高速落地期：台积电等大厂提前扩产，HBM4/5与高端AI芯片将领先畛域应用，接洽开垦需求预测在2030年前达成数倍增长，符号着该本事已成为驱动下一代算力的笃定标的。

玻璃中介层：惩处翘曲问题的关节

跟着AI芯片尺寸约束增大，传统硅中介层的翘曲问题日益严重，玻璃基板凭借与硅匹配的热扩张统共、极低介电损耗和超高布线密度，被视为惩处这一问题的最好决策。

2026 年 CES 上，英特尔发布了业界首款采取玻璃中枢基板大畛域量产的 Xeon 6 + 处理器；苹果公司也正深入自研 AI 硬件布局，脱手先进玻璃基板测试，用于里面代号为 “Baltra” 的 AI 就业器芯片。为强化供应链掌控力，苹果弃取 “孤岛式” 阻塞研发策略，已径直向三星电机评估采购 T-glass 玻璃基板，而三星电机此前已向博通供应玻璃基板样品，这次与苹果的配合，符号着其在玻璃基板这一新兴业务领域的快速拓展。

当今，玻璃中介层本事正资历从本事考据向早期量产的关节转念，台积电 CoPoS 中试分娩线的永久贪图，恰是用玻璃基板全面取代硅中介层。但玻璃基板并非尽善尽好意思：它惩处了翘曲问题，却引入了脆性流毒 —— 边际幽微磕碰就会产生微裂纹，这类流毒在早期难以检测，常常到最终测试阶段才会发现整批居品报废，形成刚劲的经济耗费。

03

结语：先进封装是决定AI期间的赢输手

先进封装之战的本色，是算力委派才调的干戈。当晶体管微缩贴近物理极限，当AI模子参数冲破万亿级，芯片性能的提高已越来越依赖垂直集成与异构封装。2nm制程的晶体管密度诚然伏击，但若无先进封装本事的撑持，AI芯片的算力后劲将无法充分开释。

2026年将成为产业分水岭，在这场大战中，产能扩张的速率、本事迭代的精度、供应链整合的深度，将共同决定半导体产业下一阶段的权利漫步。而关于中国大陆厂商而言，台积电高端封装产能的陆续紧缺，重叠半导体产业链国产化的大趋势，不祥是切入众人高端封装供应链的临了计策机遇。
